真空処理装置 PlayBack

加工油と洗浄液を同時に節約する処理方法

付帯機器

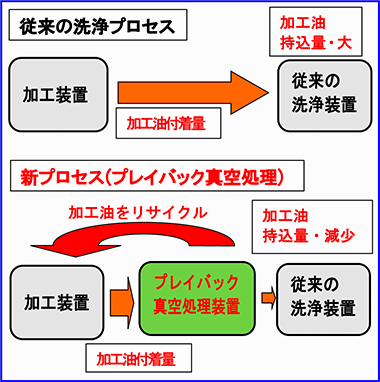

従来、捨てていた加工油を取り戻す提案

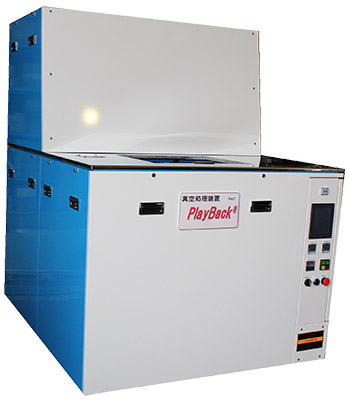

真空処理装置「PlayBack®」の特長

真空処理装置「プレイバック」は、加工油で真空する事で、従来の洗浄方法と比較して被洗浄物の加工油付着量が大幅に減少し、従来持ち出して消耗していた加工油が再利用出来る事で、加工油の使用量1/3~1/5に節約る事が可能になります。その結果、従来、洗浄機に持ち込まれていた加工油も減少する為、洗浄機の負荷が減少し、洗浄液の使用量も節約できます。

処理工程(全洗浄工程、減圧下で行います)

処理工程
処理工程

真空処理装置「PlayBack®」のテストデータ

加工油を加温して真空処理する事で、下記の様に従来の洗浄方法と比較して被洗浄物の加工油の付着量が1/3〜1/5に減少します。その結果、加工油を節約する事が可能になり、洗浄機に持ち込まれる加工油も減少する為、洗浄の負担が減少し、洗浄液の使用量も節約できます。

加工油(レータス 150)

加工油温度(℃) 減量率(%)
21 0.0
85 63.9
140 78.3
190 86.1

加工油(マーグプラス NM5)

加工油温度(℃) 減量率(%)
32 0.0
71 32.1
113 53.6
153 75.0

真空処理装置「PlayBack®」の概略仕様

装置寸法(mm) 約1250×約1500×約1700H
バスケットサイズ 角バスケット:200×300×200H
丸バスケット:Φ200×300L
電気用量 3相 200V 2.8kW
一次側ユーティリティー スチーム:45kg〜/hr(0.5MPa)
冷却水:35L〜/mim(0.3MPa・25℃)
エアー:50L〜/min (0.5MPa)
排気:10m3〜/min
